اصول طراحی سیستم اعلام حریق در ساختمان؛ ضوابط، استانداردها و مراحل طراحی

استانداردهای طراحی و نصب سیستم اعلام حریق بر اساس مقررات ملی ساختمان، NFPA 72 و الزامات سازمان آتش‌نشانی

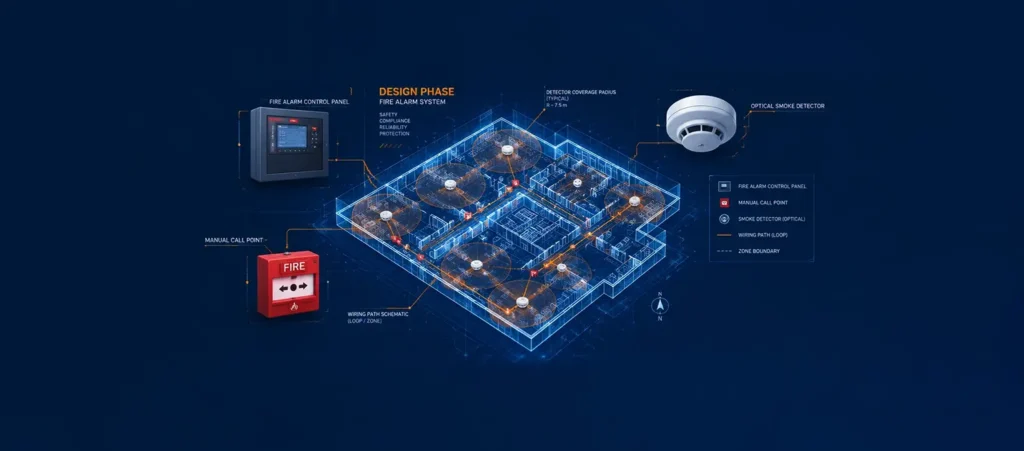

طراحی سیستم اعلام حریق یکی از مهم‌ترین مراحل اجرای تأسیسات ایمنی ساختمان است. یک سیستم اعلام حریق زمانی می‌تواند عملکرد قابل اعتماد داشته باشد که انتخاب تجهیزات، جانمایی دتکتورها و شستی‌ها، طراحی مدارها، کابل‌کشی، زون‌بندی و تنظیمات پنل، همگی متناسب با نوع ساختمان و الزامات پروژه انجام شده باشند.

طراحی نادرست می‌تواند باعث کاهش سرعت تشخیص حریق، ایجاد هشدارهای کاذب، نقص عملکرد تجهیزات و مشکل در تأیید نقشه و اجرای پروژه توسط مرجع ذی‌صلاح یا سازمان آتش‌نشانی شود.

در این مقاله، مهم‌ترین اصول طراحی سیستم اعلام حریق، الزامات جانمایی تجهیزات، استانداردهای مورد استفاده و مراحل تهیه نقشه اجرایی را بررسی می‌کنیم.

استانداردهای مورد استفاده در طراحی سیستم اعلام حریق

طراحی سیستم اعلام حریق در ایران معمولاً با توجه به مجموعه‌ای از الزامات انجام می‌شود و نباید فقط به یک استاندارد محدود شود.

مهم‌ترین مراجع مورد استفاده عبارت‌اند از:

• مبحث سوم مقررات ملی ساختمان؛ حفاظت ساختمان‌ها در برابر حریق
• مبحث سیزدهم مقررات ملی ساختمان؛ طرح و اجرای تأسیسات برقی ساختمان
• دستورالعمل‌ها و ضوابط سازمان آتش‌نشانی شهر مربوطه
• NFPA 72؛ استاندارد سیستم‌های اعلام و سیگنالینگ حریق
• استانداردها و الزامات مربوط به تجهیزات، مانند استانداردهای EN 54 در صورت استفاده از تجهیزات دارای این مرجع

نکته مهم این است که ویرایش استاندارد، نوع ساختمان و الزامات مرجع تأییدکننده پروژه باید در زمان طراحی بررسی شود. بنابراین نمی‌توان تمام پروژه‌ها را صرفاً با یک جدول عددی ثابت طراحی کرد.

1. الزامات اولیه طراحی سیستم اعلام حریق

قبل از جانمایی تجهیزات، ابتدا باید ساختمان و شرایط پروژه بررسی شود.

مهم‌ترین موارد عبارت‌اند از:

• بررسی نقشه‌های معماری
• تعیین کاربری هر فضا
• بررسی تعداد طبقات و مساحت ساختمان
• تعیین سطح حفاظت مورد نیاز
• انتخاب نوع سیستم؛ متعارف، آدرس‌پذیر یا بی‌سیم
• تعیین محدوده‌های زون‌بندی
• انتخاب نوع دتکتور مناسب برای هر فضا
• تعیین محل شستی‌ها
• تعیین تعداد و محل آژیرها و فلاشرها
• بررسی ارتفاع و نوع سقف
• بررسی سقف کاذب و فضاهای پنهان
• تعیین مسیر کابل‌کشی
• محاسبه ظرفیت پنل و مدارها
• بررسی نیاز به تجهیزات واسط و مانیتورینگ
• بررسی الزامات سازمان آتش‌نشانی و مرجع تأییدکننده

به همین دلیل، طراحی سیستم اعلام حریق باید از روی نقشه معماری و کاربری واقعی ساختمان انجام شود، نه صرفاً بر اساس متراژ ساختمان.

2. زون‌بندی سیستم اعلام حریق

زون‌بندی یکی از مهم‌ترین بخش‌های طراحی سیستم اعلام حریق است.

در سیستم‌های متعارف، پنل بر اساس زون‌ها اطلاعات را دریافت می‌کند؛ بنابراین تقسیم‌بندی صحیح ساختمان باعث می‌شود محل وقوع حریق سریع‌تر شناسایی شود.

در طراحی زون‌ها باید مواردی مانند موارد زیر در نظر گرفته شود:

• تفکیک مناسب طبقات
• تفکیک فضاهای با کاربری متفاوت در صورت نیاز
• درنظرگرفتن محدودیت‌های مساحت و طول مسیر مطابق ضوابط پروژه
• امکان شناسایی سریع محدوده وقوع حریق
• شرایط دسترسی نیروهای امدادی
• الزامات سازمان آتش‌نشانی

در بسیاری از پروژه‌ها طبقات یا محدوده‌های مشخص ساختمان به‌صورت جداگانه زون‌بندی می‌شوند؛ با این حال تعداد و محدوده دقیق زون‌ها باید بر اساس ضوابط پروژه و مرجع تأییدکننده تعیین شود و نمی‌توان یک عدد ثابت را برای تمام ساختمان‌ها الزام‌آور دانست.

در ساختمان‌های بزرگ یا پروژه‌هایی با سیستم آدرس‌پذیر، علاوه بر زون‌بندی، آدرس هر تجهیز و محدوده عملکرد لوپ‌ها نیز باید در طراحی مشخص شود.

3. اصول جانمایی دتکتورهای اعلام حریق

انتخاب و جانمایی دتکتورها باید بر اساس نوع خطر، کاربری فضا، ارتفاع سقف، شرایط محیطی و مشخصات فنی تجهیز انجام شود.

مهم‌ترین انواع دتکتور عبارت‌اند از:

• دتکتور دود
• دتکتور حرارتی
• دتکتور ترکیبی
• دتکتور شعله
• دتکتور گاز
• سیستم‌های مکشی تشخیص دود مانند Aspirating Smoke Detection / VESDA

دتکتور دود

دتکتور دود معمولاً برای فضاهایی استفاده می‌شود که تشخیص سریع دود اهمیت دارد؛ مانند:

• اتاق‌های اداری
• راهروها
• لابی
• اتاق‌های مسکونی
• فضاهای عمومی
• برخی اتاق‌های تجهیزات

در طراحی مبتنی بر NFPA 72، فاصله اسمی 30 فوت یا حدود 9.1 متر به‌عنوان راهنمای طراحی تجویزی برای جانمایی دتکتورهای دود مطرح است؛ اما این عدد نباید به‌عنوان یک فاصله ثابت و مستقل از شرایط ساختمان در تمام پروژه‌ها استفاده شود. ارتفاع سقف، شکل سقف، موانع، جریان هوا و سایر شرایط می‌توانند بر طراحی تأثیر بگذارند.

دتکتور حرارتی

دتکتور حرارتی برای فضاهایی مناسب است که استفاده از دتکتور دود می‌تواند باعث هشدار کاذب شود یا ماهیت خطر، استفاده از تشخیص حرارتی را توجیه کند.

از جمله:

• پارکینگ
• موتورخانه
• برخی آشپزخانه‌ها
• فضاهای دارای گردوغبار یا بخار
• برخی محیط‌های صنعتی

فاصله‌گذاری دتکتور حرارتی نیز باید بر اساس نوع دتکتور، مشخصات تجهیز، ارتفاع سقف، طبقه‌بندی دتکتور و الزامات استاندارد مربوطه تعیین شود و نباید صرفاً با یک عدد ثابت برای تمام پروژه‌ها طراحی شود.

4. تأثیر ارتفاع و شکل سقف در طراحی دتکتورها

یکی از اشتباهات رایج در طراحی سیستم اعلام حریق، استفاده از یک الگوی ثابت برای تمام سقف‌هاست.

ارتفاع و شکل سقف می‌تواند بر حرکت دود و در نتیجه عملکرد دتکتور تأثیر بگذارد.

مواردی مانند:

• سقف‌های بلند
• سقف‌های شیب‌دار
• تیرهای عمیق
• سقف کاذب
• وجود موانع
• کانال‌های تهویه
• جریان شدید هوا
• فضاهای مخفی بالای سقف

باید در طراحی بررسی شوند.

برای سقف‌های بلند، استفاده از فاصله‌گذاری استاندارد بدون بررسی شرایط واقعی می‌تواند طراحی مناسبی ایجاد نکند. NFPA نیز در مورد فضاهای با سقف بلند، ملاحظات ویژه‌ای را مطرح کرده و برای طراحی‌های خاص، روش‌های عملکردمحور را مورد توجه قرار می‌دهد.

5. طراحی و جانمایی شستی اعلام حریق

شستی دستی یا Manual Fire Alarm Box / Manual Pull Station یکی از تجهیزات اصلی سیستم اعلام حریق است.

شستی‌ها معمولاً در محل‌هایی نصب می‌شوند که افراد بتوانند در هنگام مشاهده حریق، به‌سرعت سیستم را فعال کنند.

مکان‌های رایج نصب عبارت‌اند از:

• مسیرهای خروج
• مجاورت خروجی‌ها
• ورودی یا خروجی راه‌پله‌ها
• مسیرهای دسترسی اصلی
• نقاطی که طبق نقشه و ضوابط پروژه برای فعال‌سازی دستی سیستم مناسب تشخیص داده می‌شوند

ارتفاع نصب نیز باید با استاندارد مورد استفاده، نوع تجهیز و الزامات دسترسی پروژه هماهنگ باشد.

در NFPA 72، فاصله‌گذاری و ارتفاع نصب شستی‌ها بر اساس الزامات مشخصی تعیین می‌شود؛ بنابراین بهتر است در مقاله از بیان یک عدد ثابت به‌عنوان الزام تمام پروژه‌ها خودداری شود.

6. طراحی آژیر و فلاشر سیستم اعلام حریق

هدف از نصب تجهیزات هشداردهنده، اطلاع‌رسانی سریع به افراد حاضر در ساختمان است.

تجهیزات هشداردهنده شامل مواردی مانند:

• آژیر
• فلاشر
• آژیر فلاشر
• تجهیزات هشدار صوتی پیشرفته
• تجهیزات اطلاع‌رسانی اضطراری در پروژه‌های خاص

است.

طراحی آژیر نباید فقط بر اساس تعداد یا متراژ ساختمان انجام شود. معیار اصلی، تأمین سطح صدای مورد نیاز در نقاط تحت پوشش است.

در NFPA 72 برای بسیاری از شرایط، سطح صدای هشدار باید نسبت مناسبی با صدای محیط داشته باشد و برای فضاهای خواب الزامات سخت‌گیرانه‌تری وجود دارد. برای مثال، در فضاهای خواب، یکی از معیارهای مطرح‌شده رسیدن به حداقل 75 dBA در محل بالش یا مقادیر بالاتر بر اساس صدای محیط است.

بنابراین عبارت «تمام ساختمان باید حداقل 75 دسی‌بل داشته باشد» دقیق نیست.

فلاشر

در فضاهایی که هشدار صوتی ممکن است به‌تنهایی کافی نباشد، استفاده از هشداردهنده نوری اهمیت بیشتری پیدا می‌کند.

از جمله:

• محیط‌های پر سر و صدا
• برخی فضاهای صنعتی
• پارکینگ‌ها
• فضاهای عمومی
• محیط‌هایی که الزامات دسترسی یا شرایط کاربری استفاده از هشدار نوری را ایجاب می‌کند

مشخصات فلاشر باید بر اساس استاندارد تجهیز و ضوابط پروژه انتخاب شود.

7. اصول کابل‌کشی سیستم اعلام حریق

کابل‌کشی یکی از بخش‌های بسیار مهم در قابلیت اطمینان سیستم اعلام حریق است.

در طراحی مسیر کابل باید موارد زیر بررسی شود:

• نوع کابل مناسب سیستم اعلام حریق
• مقاومت کابل در برابر حریق در موارد موردنیاز
• مسیر مناسب عبور کابل
• حفاظت مکانیکی کابل
• جداسازی مناسب از مدارهای قدرت و منابع ایجادکننده نویز
• رعایت شعاع خمش و ظرفیت لوله یا سینی
• جلوگیری از اتصالات غیرضروری
• رعایت الزامات مدارهای Class/Style مربوط به طراحی
• رعایت مشخصات سازنده تجهیزات

استفاده از کابل یا مسیر مشترک برای سیستم‌های مختلف نیز باید مطابق ضوابط پروژه و استاندارد انجام شود و نمی‌توان صرفاً با یک عبارت کلی، تمام شرایط را یکسان در نظر گرفت.

در مدارهای حساس، تداوم مسیر و حفظ عملکرد مدار در برابر قطع یا آسیب کابل اهمیت ویژه‌ای دارد.

8. طراحی سیستم آدرس‌پذیر و لوپ‌های اعلام حریق

در سیستم‌های آدرس‌پذیر، هر تجهیز دارای آدرس مشخصی است و پنل می‌تواند محل تجهیز فعال‌شده یا خطادار را با دقت بیشتری شناسایی کند.

در طراحی لوپ باید موارد زیر بررسی شوند:

• تعداد تجهیزات روی لوپ
• طول مجاز لوپ
• افت ولتاژ
• مصرف جریان تجهیزات
• نوع کابل
• توپولوژی مجاز توسط سازنده
• ایزولاتورها
• تعداد تجهیزات در هر بخش
• الزامات Class و Style
• ظرفیت واقعی پنل و کارت‌های لوپ

تعداد دتکتورها یا تجهیزات قابل اتصال به یک لوپ عدد ثابتی برای تمام برندها نیست و باید از دیتاشیت و مشخصات پنل مورد استفاده استخراج شود.

همچنین در طراحی مسیرهای Class A یا توپولوژی‌های مشابه، هدف اصلی افزایش قابلیت اطمینان و حفظ عملکرد سیستم در شرایط بروز خطا در مسیر است؛ جزئیات اجرا باید بر اساس استاندارد و معماری همان سیستم تعیین شود.

9. تفاوت الزامات طراحی در سیستم متعارف و آدرس‌پذیر

در سیستم متعارف، تجهیزات در قالب زون‌ها دسته‌بندی می‌شوند و پنل معمولاً محدوده وقوع حریق را اعلام می‌کند.

در سیستم آدرس‌پذیر، هر تجهیز دارای آدرس مشخص است و پنل می‌تواند اطلاعات دقیق‌تری از تجهیز فعال یا دارای خطا ارائه کند.

البته انتخاب سیستم فقط بر اساس متراژ ساختمان انجام نمی‌شود و عواملی مانند تعداد تجهیزات، اهمیت ساختمان، نیاز به توسعه، الزامات آتش‌نشانی و بودجه نیز مؤثر هستند.

10. الزامات آتش‌نشانی در طراحی سیستم اعلام حریق

در پروژه‌هایی که تأییدیه سازمان آتش‌نشانی مورد نیاز است، طراحی و اجرا باید مطابق ضوابط مرجع ذی‌صلاح همان شهر و پروژه انجام شود.

این موضوع اهمیت زیادی دارد، زیرا الزامات اجرایی و فرآیند بررسی نقشه‌ها ممکن است بین شهرها یا حتی انواع پروژه‌ها متفاوت باشد.

در طراحی معمولاً مواردی مانند موارد زیر بررسی می‌شوند:

• نوع سیستم اعلام حریق
• نوع و تعداد تجهیزات
• جانمایی دتکتورها
• جانمایی شستی‌ها
• جانمایی آژیر و فلاشر
• مسیر کابل‌کشی
• زون‌بندی
• مشخصات پنل
• مدارهای ارتباطی
• تجهیزات مرتبط با سایر سیستم‌های ایمنی
• نقشه‌های اجرایی و مدارک فنی

انتخاب برند تجهیزات

استفاده از برندهایی که در پروژه و توسط مرجع تأییدکننده قابل قبول هستند، اهمیت زیادی دارد.

برندهایی مانند:

• زیتکس
• سنس
• تسلا
• انپکس
• هگزا
• آپولو
• هوچیکی
• کنتک

در بازار ایران مورد استفاده قرار می‌گیرند؛ اما نباید فهرست برندها را به‌عنوان فهرست ثابت و رسمی «برندهای مورد تأیید آتش‌نشانی» در تمام شهرها معرفی کرد.

تأییدپذیری تجهیزات باید بر اساس پروژه، شهر، نوع سیستم، گواهی‌ها و نظر مرجع تأییدکننده بررسی شود.

11. مدارک مورد نیاز برای طراحی سیستم اعلام حریق

یک طراحی حرفه‌ای فقط شامل جانمایی دتکتورها روی پلان نیست.

مدارک پروژه می‌تواند شامل موارد زیر باشد:

پلان جانمایی تجهیزات

محل نصب:

• دتکتورها
• شستی‌ها
• آژیرها
• فلاشرها
• آژیر فلاشرها
• پنل مرکزی
• تجهیزات واسط

در این نقشه باید نوع و مشخصات تجهیزات نیز مشخص باشد.

دیاگرام سیستم

دیاگرام باید ارتباط بین:

• پنل
• لوپ‌ها یا زون‌ها
• دتکتورها
• شستی‌ها
• آژیرها
• ماژول‌ها
• تجهیزات جانبی

را مشخص کند.

نقشه کابل‌کشی

مسیر کابل‌ها، نوع کابل، مدار مربوطه و نحوه اتصال تجهیزات باید مشخص باشد.

جدول تجهیزات

تعداد و مشخصات تجهیزات پروژه بهتر است در قالب یک جدول ارائه شود.

محاسبات سیستم

بسته به پروژه، مواردی مانند:

• ظرفیت پنل
• ظرفیت لوپ
• مصرف جریان
• افت ولتاژ
• باتری پشتیبان
• بار مدارهای هشداردهنده

باید محاسبه شوند.

12. مراحل طراحی سیستم اعلام حریق

یک فرآیند طراحی مناسب را می‌توان به شکل زیر انجام داد:

مرحله اول: بررسی معماری

نقشه‌های معماری، طبقات، اتاق‌ها، راهروها، خروجی‌ها و کاربری فضاها بررسی می‌شوند.

مرحله دوم: شناسایی خطرات

شرایط هر فضا مشخص می‌شود؛ برای مثال یک پارکینگ با اتاق سرور، آشپزخانه و انبار شرایط یکسانی ندارند.

مرحله سوم: انتخاب نوع سیستم

بر اساس ابعاد، اهمیت ساختمان، تعداد تجهیزات، الزامات پروژه و بودجه، سیستم متعارف، آدرس‌پذیر یا بی‌سیم انتخاب می‌شود.

مرحله چهارم: زون‌بندی و طراحی مدارها

زون‌ها، لوپ‌ها و مدارهای هشداردهنده مشخص می‌شوند.

مرحله پنجم: انتخاب دتکتور

نوع دتکتور برای هر فضا بر اساس خطر و شرایط محیطی تعیین می‌شود.

مرحله ششم: جانمایی تجهیزات

دتکتورها، شستی‌ها، آژیرها، فلاشرها و پنل روی پلان جانمایی می‌شوند.

مرحله هفتم: طراحی کابل‌کشی

مسیر کابل‌ها، نوع کابل و ساختار مدارها تعیین می‌شود.

مرحله هشتم: انجام محاسبات

ظرفیت پنل، لوپ‌ها، مدارهای هشداردهنده و باتری پشتیبان بررسی می‌شود.

مرحله نهم: تهیه نقشه اجرایی

پلان‌ها، دیاگرام، جدول تجهیزات و جزئیات اجرایی تهیه می‌شوند.

مرحله دهم: اجرای سیستم و تهیه As-Built

پس از اجرای واقعی سیستم، تغییرات اعمال‌شده در پروژه ثبت شده و نقشه‌های As-Built تهیه می‌شوند.

13. انتخاب نوع دتکتور برای فضاهای مختلف

انتخاب دتکتور باید بر اساس شرایط واقعی فضا انجام شود. جدول زیر یک راهنمای عمومی است و جایگزین طراحی مهندسی پروژه نیست.

در اتاق‌های سرور و دیتاسنتر، عبارت «دتکتور هوشمند» به‌تنهایی کافی نیست. در پروژه‌های حساس ممکن است از سیستم‌های تشخیص دود مکشی با حساسیت بالا استفاده شود و در صورت نیاز، سیستم اعلام حریق با سیستم اطفای گازی نیز یکپارچه شود.

14. تست، راه‌اندازی و تحویل سیستم اعلام حریق

طراحی سیستم بدون تست و راه‌اندازی صحیح کامل نیست.

پس از اجرا باید عملکرد تجهیزات بررسی شود، از جمله:

• تست دتکتورها
• تست شستی‌ها
• تست آژیرها
• تست فلاشرها
• بررسی خطاهای پنل
• بررسی قطع و اتصال مدارها
• بررسی باتری
• تست ورودی و خروجی ماژول‌ها
• بررسی ارتباط سیستم با تجهیزات جانبی
• ثبت نتایج تست

در پروژه‌های بزرگ، بهتر است نتایج تست و تنظیمات سیستم در قالب مستندات تحویل پروژه ثبت شوند.

15. اهمیت نگهداری و سرویس سیستم اعلام حریق

حتی بهترین طراحی نیز بدون نگهداری مناسب نمی‌تواند عملکرد قابل اعتمادی داشته باشد.

سرویس دوره‌ای باید شامل مواردی مانند:

• بررسی وضعیت پنل
• بررسی باتری‌ها
• تست دتکتورها
• تست شستی‌ها
• تست آژیر و فلاشر
• بررسی کابل‌ها و اتصالات
• بررسی خطاهای ثبت‌شده
• کنترل تجهیزات جانبی
• تمیزکاری تجهیزات در شرایط لازم
• ثبت سوابق تست و سرویس

باشد.

استانداردهای مربوط به بازرسی، تست و نگهداری باید در کنار الزامات طراحی و نصب در نظر گرفته شوند؛ NFPA 72 نیز فصل مشخصی را به Inspection، Testing و Maintenance اختصاص داده است.

جمع‌بندی؛ مهم‌ترین اصول طراحی سیستم اعلام حریق

طراحی سیستم اعلام حریق فقط به نصب تعدادی دتکتور و آژیر روی پلان محدود نمی‌شود. یک طراحی اصولی باید مجموعه‌ای از عوامل فنی، معماری، ایمنی و اجرایی را در نظر بگیرد.

مهم‌ترین اصول عبارت‌اند از:

• بررسی دقیق نقشه معماری و کاربری ساختمان
• انتخاب صحیح نوع سیستم
• زون‌بندی اصولی
• انتخاب دتکتور متناسب با شرایط هر فضا
• توجه به ارتفاع و شکل سقف
• جانمایی صحیح شستی‌ها
• طراحی مناسب آژیر و فلاشر
• انتخاب کابل و مسیر کابل‌کشی مناسب
• محاسبه ظرفیت پنل، لوپ و باتری
• رعایت الزامات استانداردهای مورد استفاده
• رعایت ضوابط سازمان آتش‌نشانی و مرجع تأییدکننده
• تهیه نقشه اجرایی و دیاگرام سیستم
• تست و راه‌اندازی کامل
• تهیه نقشه‌های As-Built
• سرویس و نگهداری دوره‌ای

در نهایت، بهترین سیستم اعلام حریق الزاماً گران‌ترین سیستم نیست؛ بلکه سیستمی است که متناسب با کاربری، سطح خطر، شرایط محیطی، ابعاد ساختمان، الزامات قانونی و بودجه پروژه طراحی و اجرا شود.

استانداردهای اصلی مورد استفاده

برای طراحی و اجرای سیستم اعلام حریق، بسته به نوع پروژه، می‌توان به مراجع زیر مراجعه کرد:

• مبحث سوم مقررات ملی ساختمان
• مبحث سیزدهم مقررات ملی ساختمان
• ضوابط سازمان آتش‌نشانی و خدمات ایمنی شهر مربوطه
• NFPA 72 – National Fire Alarm and Signaling Code
• استانداردهای مرتبط تجهیزات مانند EN 54

NFPA 72 مرجع گسترده‌ای برای سیستم‌های اعلام و سیگنالینگ حریق است و موضوعاتی مانند مدارها، تجهیزات آغازگر، تجهیزات هشداردهنده، سیستم‌های اعلام حریق و بازرسی و تست را پوشش می‌دهد.
